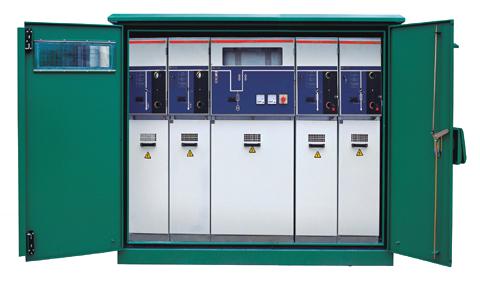

高压环网开关柜也被称为环网供电的单位是一组输配电气设备(高压开关设备)装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。今天山西开关柜厂家就给大家简单介绍一下高压环网开关柜的结构特点。

　　每个高压环网开关柜由3到5路总开关盒形成的灵活连接模式,以满足不同电力分配网络节点的供电需求。由于电源开关装置和硬母线被封装在同一个封闭的金属外壳,一般使用作为绝缘和灭弧介质,开关采用三相联动的三工位SF6气体负荷开关或断路器,高性能的弹簧机构可以实现快速分开关运作。一个单独的环网单元从进线单位、计量单位、TV单位等不同的模块和母线单元组成,并可以根据实际需要任意组合各种不同的方案。

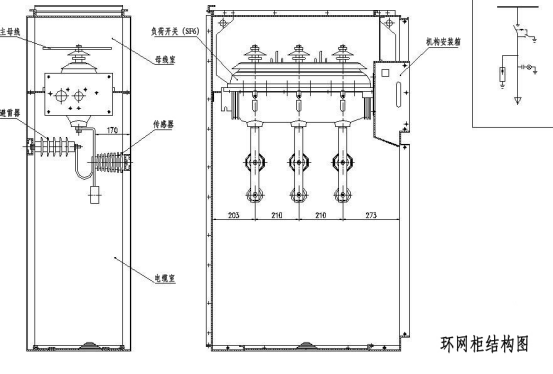

　　1、高压环网开关柜由开关室、熔断器室、操动机构室和电缆室(底架)四部分组成。

　　2、开关室由密封在金属壳体内的各个功能回路(包括接地开关和负荷开关)及其回路间的母线等组成。壳体由冷轧钢板(或不绣钢板)焊接而成。每一个功能回路包括一台负荷开关和接地开关。负荷开关是由垂直运动的动触头系统和位于下端的静触头组成，开关合闸时，动触头向下运动，负荷开关接通。接地开关由动触刀和静触刀组成，在弹簧运动过程中，接地开关快速接通。开关室上部和后部开有4个长方形装配工艺孔，环网柜的正面装有观察窗，可看到接地开关的“分”、“合”位置。在高压环网开关柜的后部装有防爆装置。

　　3、负荷开关采用压气内吹式结构，灭弧能力强，且不影响相间及对地绝缘，动、静触头均带有弧触头，大大提高了开断次数。

　　4、熔断器与负荷开关室构成变压器保护回路，高压限流熔断器装于环氧浇注的绝缘壳体内，熔断器熔断后，弹出撞针，负荷开关分闸。

　　5、操动机构室位于高压环网开关柜正面，在每个功能回路中，负荷开关配有人力(或电动)储能弹簧操动机构，接地开关配有人力储能弹簧操动机构，面板上有分别用于负荷开关合闸操作和手动分闸旋转钮及接地开关的分、合闸操作孔，负荷开关分、合闸位置指示灯和电动分、合闸按钮，并设有模拟线、开关状态显示牌及加锁位置，负荷开关和接地开关的操作具有联锁装置，以防止误操作。

　　由于高压环网开关柜的这些结构特点，它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
