配电箱安装常见问题及处理办法

作者:山西赛夫特电气有限公司 浏览: 发表时间:2020-05-29 12:43:23

  配电箱在安装中,总会出现一些看似不大,却危害不小的问题,以下小编罗列了一些我们在安装配电箱中会出现的一些常见的问题以及对应的防治措施及解决办法,供大家参考。

  一、配电箱安装中常见的问题:

  01 室外配电箱没有防雨水进入的措施

  02 电管进箱不到位

  03 暗装配电箱进线处部分导线直埋在墙内不穿管

  04 进出配电箱的电线(缆) 管没有接地

  05 电缆钢铠带进配电箱(柜) 且不接地

  06 电管管口未处理 ,电缆穿管后管口未堵

  07 挂(嵌) 墙式配电箱安装高度不符要求

  08 配电箱内相、零、地线的汇流排上无标志

  09 配电箱内零地线混用(共用汇流排)

  10 配电箱、柜间使用的接地线互相串联

  11 配电箱内配线无留余量 ,不整齐

  12 配电箱内电器具与箱体两侧间距离过近

  13 配电箱内电源配线相序排列不正确

  14 配电箱内配线拥挤 ,且不规则交叉

  15 配电箱内敲落多余的敲落孔

  16 配电箱、柜于进线处不做重复接地

  17 箱内的接地线与螺栓规格不配套

  18 预埋电管与箱孔的中心线错位

  19 电缆不挂标示牌

  20 导线穿越配电板时 ,板孔处不加护口

  21 多股软线不搪锡 ,导线不用线鼻子

  22 电器紧固件不配套 ,无防松动装置

  23 导线、线鼻子、汇流排间产生火花

  24 铜鼻子在铝排上固定没有过渡措施

  25 同一个端子上连接两根以上的导线

  26 在 180 mm 厚墙上暗装的配电箱其背面产生空鼓

  27 接地线线径不足

  28 零、地线的接地方式串接

  29 用 PEN 排紧固端兼作接地接线端

  30 用一个漏电保护器保护多个分支

  31 电源线进线端子接线方式不对

  32 汇流排螺栓安装方向不对

  33 汇流排截面不足 4 ×25 mm2

  34 汇流排上紧固件不全、不配套 ,外露螺纹不足

  35 用开关电源端的螺栓兼作汇流排支架

  36 几根导线先互相绞接后再用一根线与所需接点连接

  37 工作零线不穿过零序电流互感器

  38 箱、柜没有防止鼠害进入的措施

  二、针对以上问题的防治措施及解决办法

  01 管线应从下侧进出且做防水弯 ,导线做滴水弯

  02 电管进箱应到位 ,且不高出 50 mm ,不应用软管过渡进箱

  03 导线入箱处穿保护管要到位 ,严禁墙内直埋

  04 进出配电箱的保护管、套管及其支(吊) 架均应接地

  05 电缆钢铠带不能进配电箱(柜) 内 ,且应接地

  06 管口宜做成喇叭形 ,穿线后 ,应及时封堵管口

  07 照明配电箱底边距地安装高度宜为 1 . 5 m

  08 箱柜内汇流排上 A B C N PE 等相序标志均应齐全

  09 箱柜内必须使用专用的零线排和地线排

  10 不应串联 ,应分别从总接地端子引接

  11 箱内配线应横平竖直 ,箱内长度应为箱体的半个周长

  12 箱内电器具与配电箱壁的间距应 ≮50 mm

  13 箱内相序应由里向外 ,从左向右 ,由上向下排列

  14 有条件时可在箱内加线槽 ,按回路出线顺序压线、绑扎

  15 配电箱内不应敲落多余的敲落孔 ,已敲落的应设法补空

  16 箱体距离变压器接地体 ≥50 m 时 ,均应做重复接地

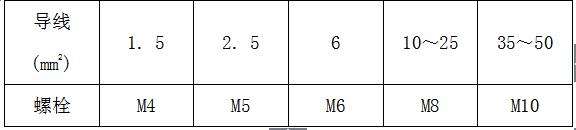

  17 按下列要求进行配套 :

配电箱安装常见问题及处理办法 QQ截图20170320162250

  18 重埋电管或重新钻孔后安装 ,不准用电焊冲孔

  19 应打印回路编号、规格、走向、长度、安装日期 ,塑封挂牌

  20 穿线前加护口 ,不应穿线后补加

  21 导线应搪锅 ,软线及 ≥10 mm2 单股线要压接线鼻子

  22 加弹簧垫、平垫或用双螺母并帽等防松动装置

  23 导线、线鼻子在汇流排上压接不牢 ,紧固件不全

  24 在铜鼻子与铝排间加镀锡平垫过渡

  25 同端连接不超过两条 ,防松动装置应齐全

  26 箱后应加铁丝网 ,再抹 1∶2 的水泥砂浆找平

  27 应按下所列要求进行选用 :

配电箱安装常见问题及处理办法 2 QQ截图20170320162315

  28 不允许 ,区别分开后重新连接

  29 紧固件不应同时兼作接地端子 ,须另设置接地端子

  30 漏电保护应按“一机一闸一漏电”原则

  31 电源线进静触头(基座端) ,负载接动触头(螺纹端)

  32 应从里向外 ,由下向上 ,从左向右穿入安装

  33 宽度应满足所安装的连接线鼻子压接面积之要求

  34 紧固件应齐全 ,螺母接触面积要大 ,且外露 2~4 圈螺纹

  35 支架紧固件应另设 ,不应省略

  36 多根导线并接应通过汇流排连接

  37 工作零线应穿过零序电流互感器

  38 用防火袋、网堵塞进户管口、线槽 ,箱体敲落孔不多打
